Tervezői segédlet a Gelatherm falazati rendszerhez

3. Lábazati elem – rendszerszintű és önálló alkalmazás

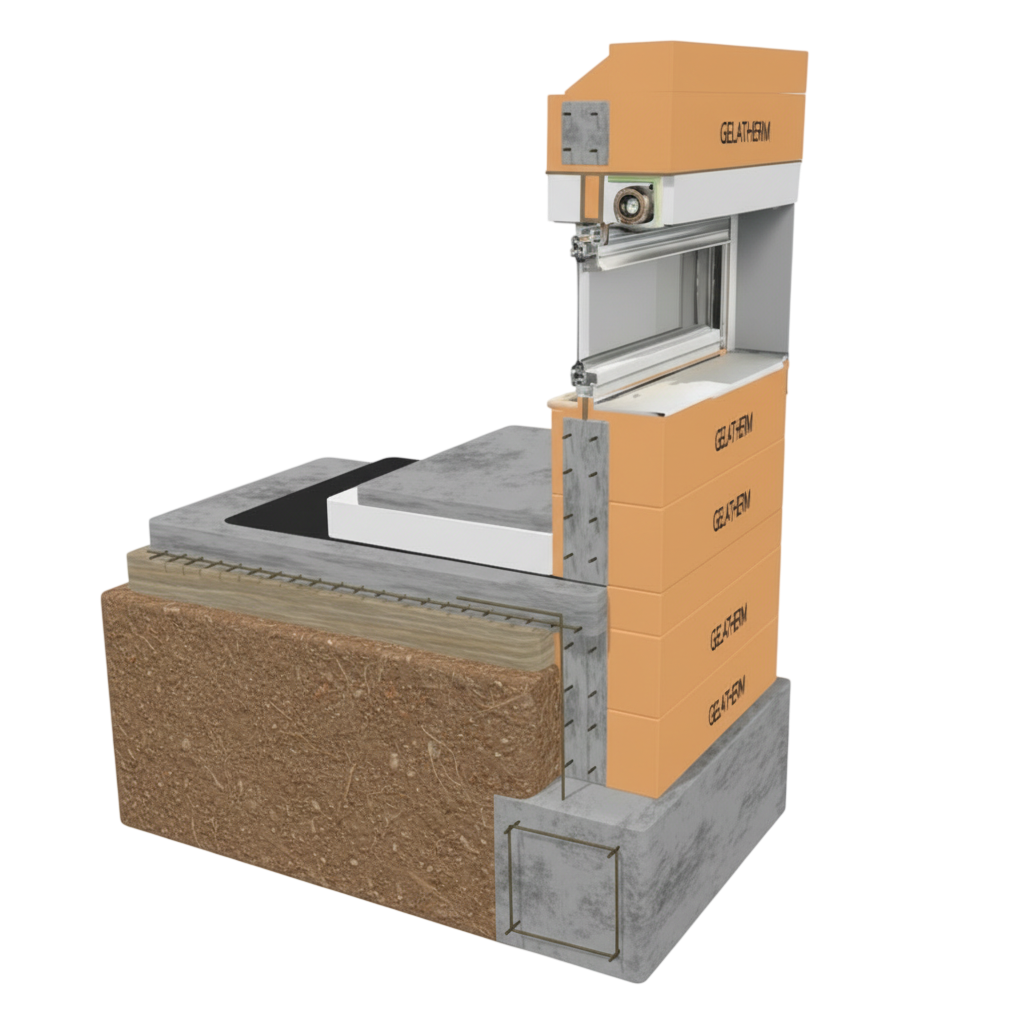

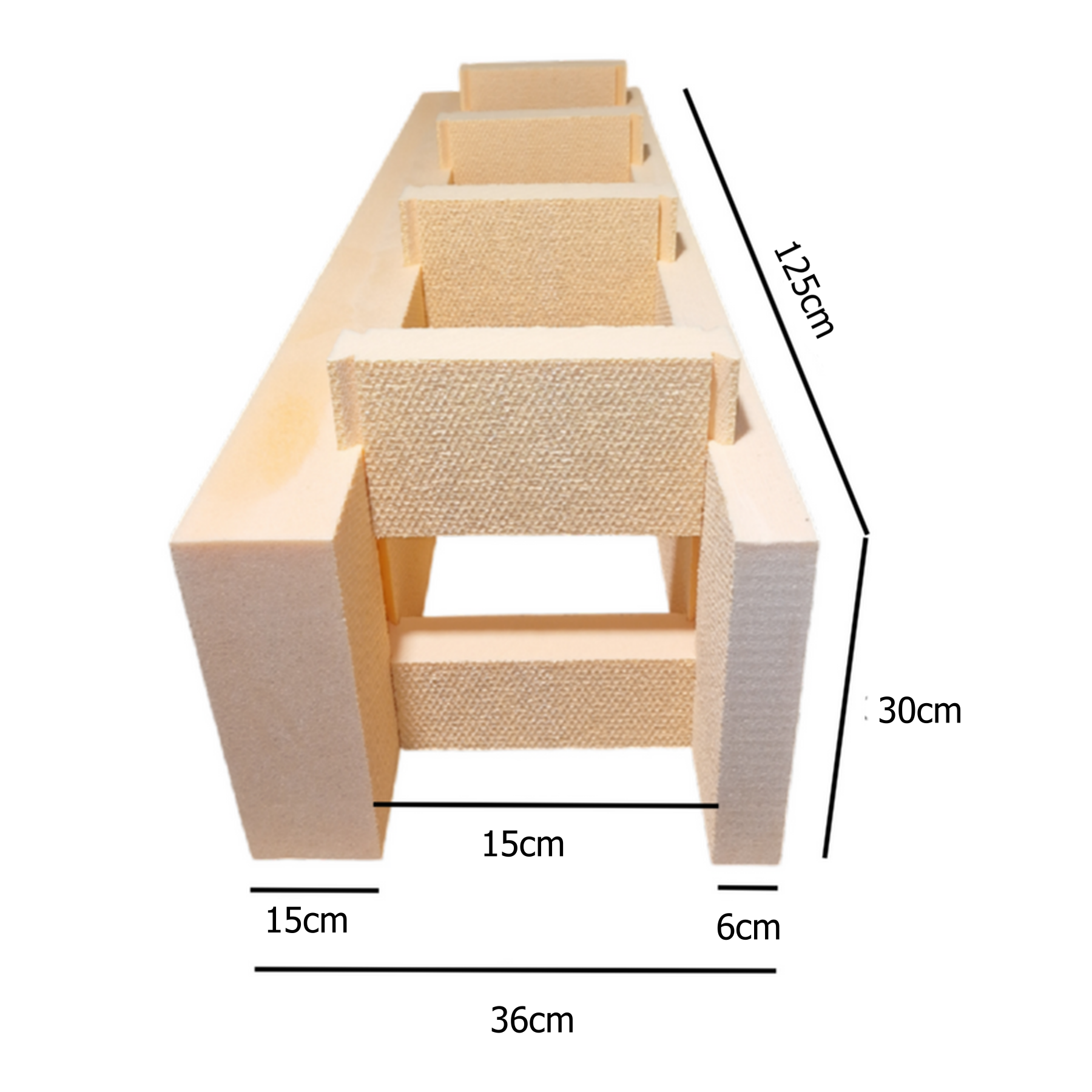

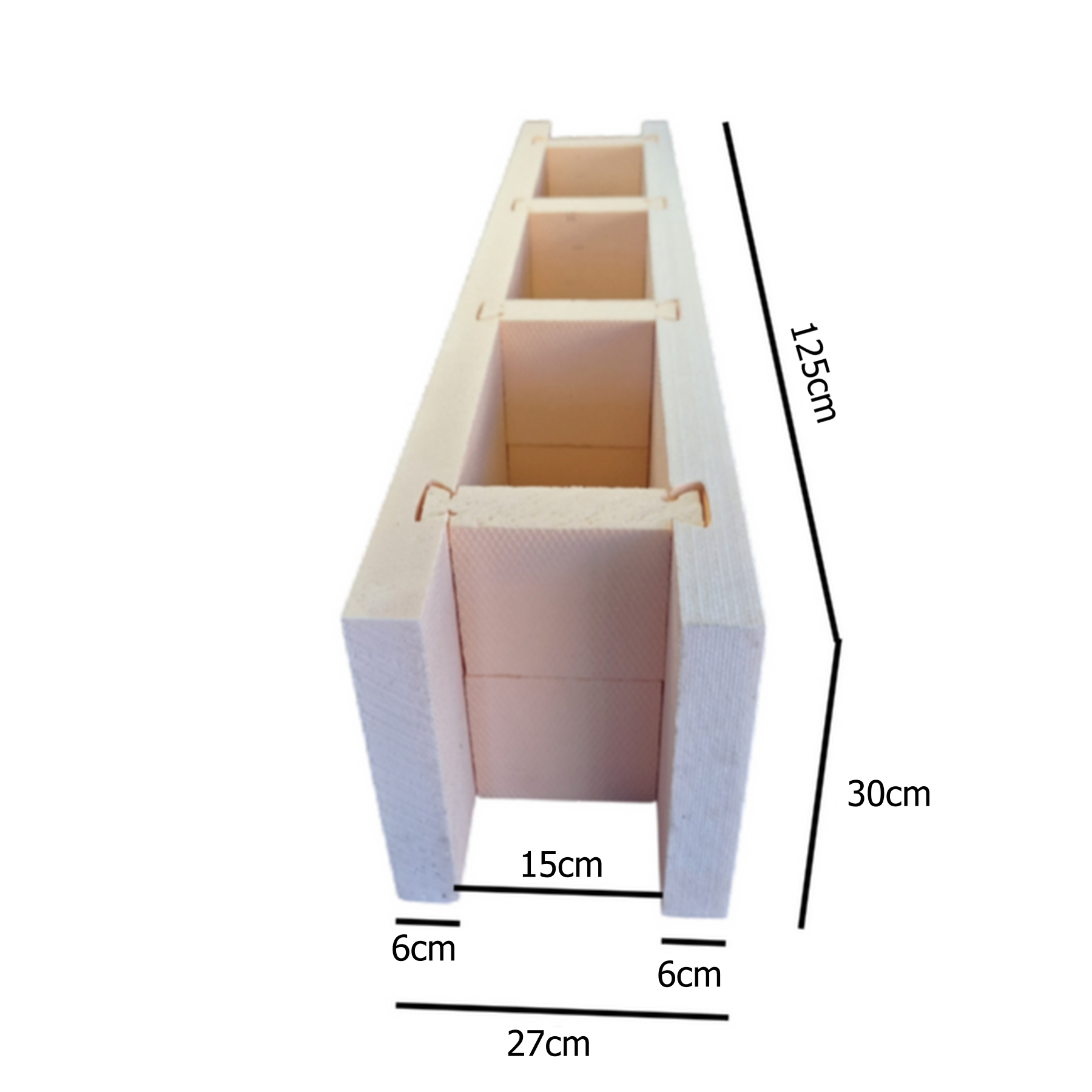

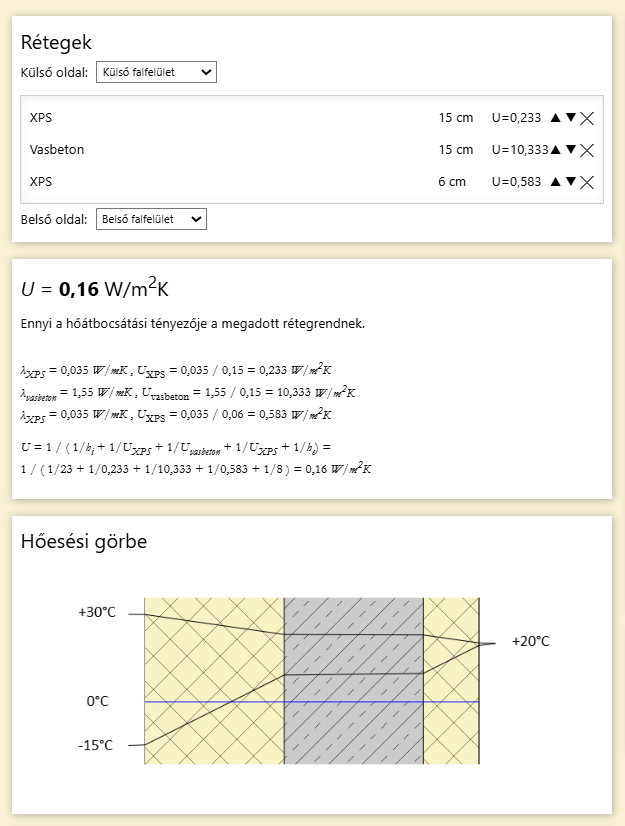

3.1. Gelatherm falazati rendszerhez kapcsolódó lábazat

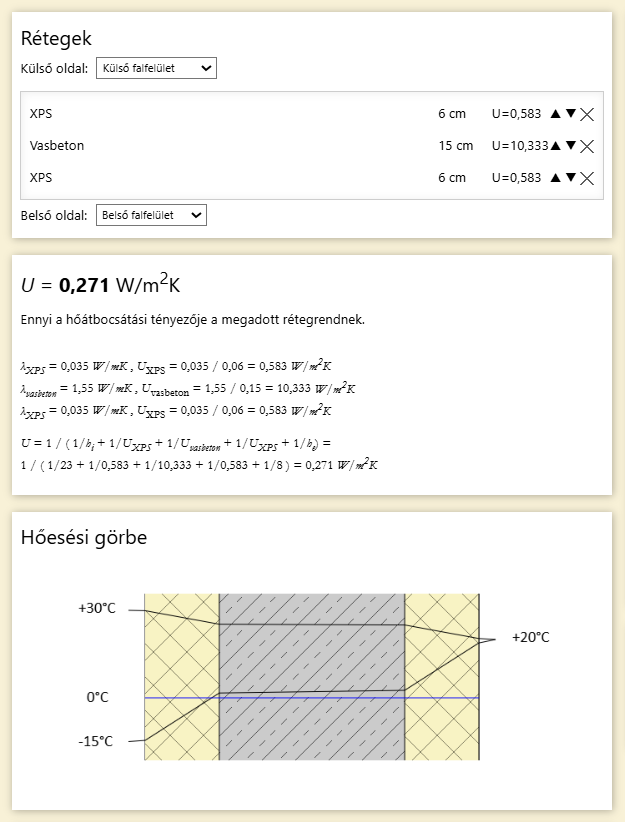

Ebben az esetben:

• betonmag vastagság: 15 cm,

• belső XPS vastagság: 6 cm,

• külső XPS vastagság: a homlokzati falazathoz igazodik,

• a lábazat és a felmenő fal azonos szerkezeti és hőtechnikai rendszerként működik.

Eredmény:

• hőhídmentes csomópont,

• nincs anyagváltás,

• nincs külön lábazati hőszigetelés.

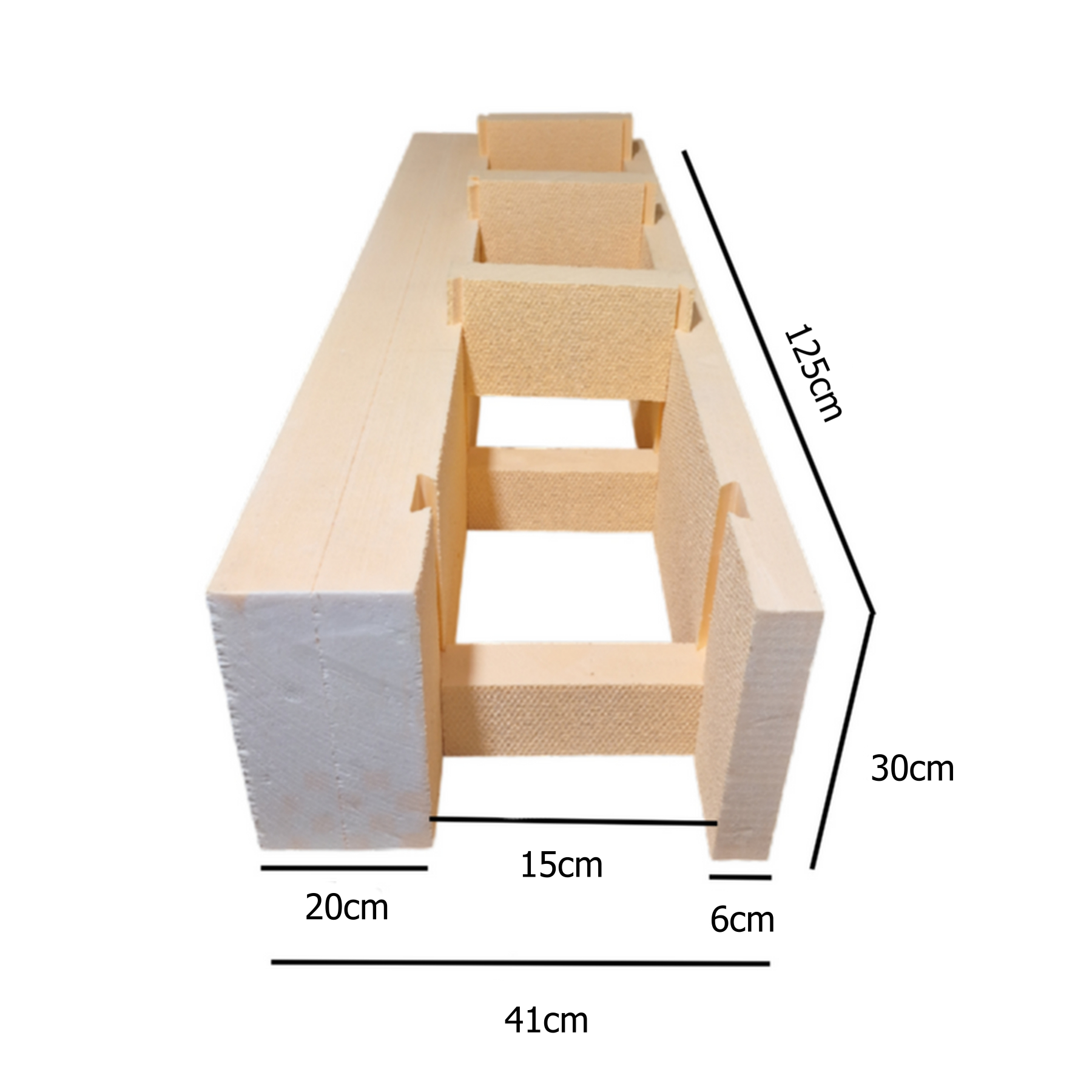

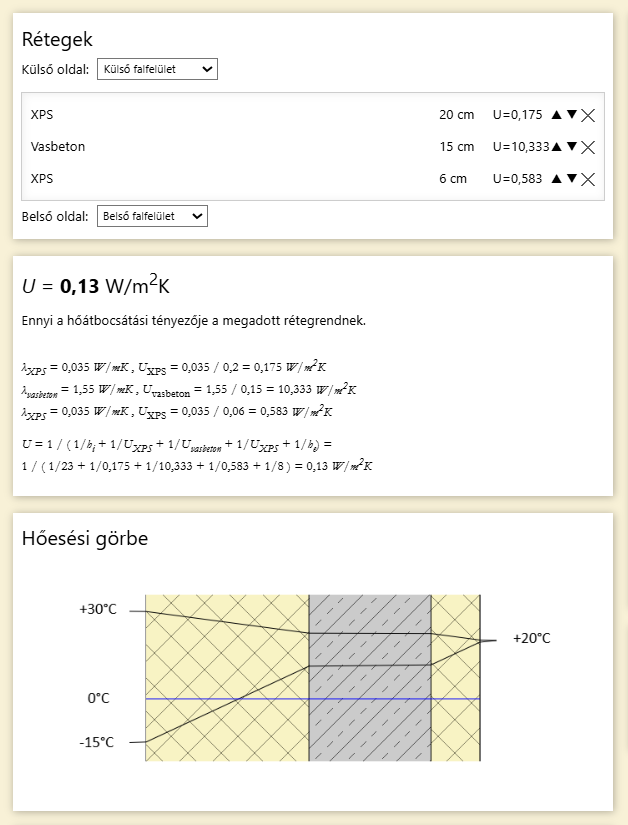

3.2. Lábazati elem alkalmazása más falazatokhoz (zsalukő kiváltása)

A Gelatherm lábazati elem zsalukő helyett önállóan is alkalmazható, például:

• tégla falazathoz,

• Ytong falazathoz,

• könnyűszerkezetes épületekhez.

Ebben az esetben a lábazat szabadon méretezhető.

Tervezési példa:

30 cm vastag tégla fal,
15 cm homlokzati hőszigeteléssel,
Gelatherm lábazati elemmel kialakítva:

• külső oldal: 15 cm XPS,

• betonmag: 25 cm vasbeton,

• belső oldal: 6 cm XPS.

Felépítés:

15 cm XPS + 25 cm betonmag + 6 cm XPS

Ebben a kialakításban:

• a Gelatherm lábazati elem kiváltja a hagyományos zsalukövet,

• a betonmag vastagsága és a hőszigetelés szabadon illeszthető a felmenő falazathoz.

Kiegészítő elemek a Gelatherm falazati rendszerhez

A Gelatherm falazati rendszer komplett, rendszerszintű megoldást biztosít a nyílások, csomópontok és átmenetek hőhídmentes kialakítására.
A falazati elemekhez az alábbi gyárilag illeszkedő kiegészítő termékek érhetők el.

Áthidalók a Gelatherm falazati elemekhez

A Gelatherm rendszerhez kétféle áthidaló elem készül, amelyek a falazati elemekkel azonos szerkezeti és hőtechnikai elven működnek.

1. Normál áthidaló

Hőhídmentes áthidaló integrált nyílászáró-csatlakozással.

Feladata:

• a falnyílás feletti teherátadás biztosítása,

• a betonmag folytonosságának fenntartása,

• a nyílászáró hőhídmentes csatlakozásának kialakítása.

Az áthidaló bennmaradó zsaluzatként funkcionál, a betonozás után a szerkezet részeként marad a falban.

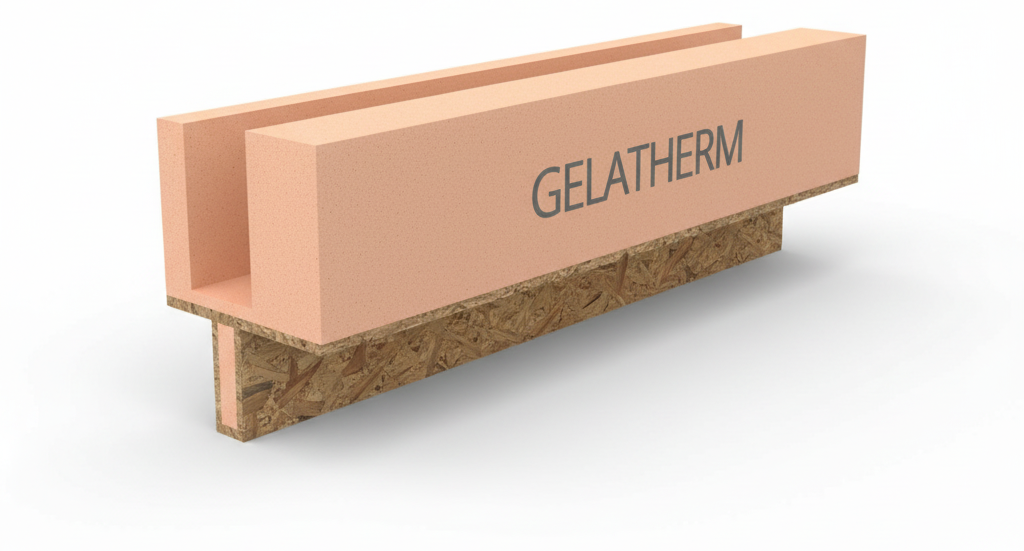

2. Rejtett redőnytokos áthidaló

Hőhídmentes áthidaló rejtett redőnytok kialakításával, hőhídmentes redőny- és nyílászáró-csatlakozással.

Feladata:

• a falnyílás feletti teherhordás biztosítása,

• a rejtett redőnytok integrálása a falazatba,

• a redőnytok és a nyílászáró körüli hőhidak megszüntetése.

Az áthidaló a falazati rendszerrel azonos módon bennmaradó zsaluzat, így nincs szükség külön tokbeépítésre vagy utólagos hőszigetelésre.

Kiegészítő termékek

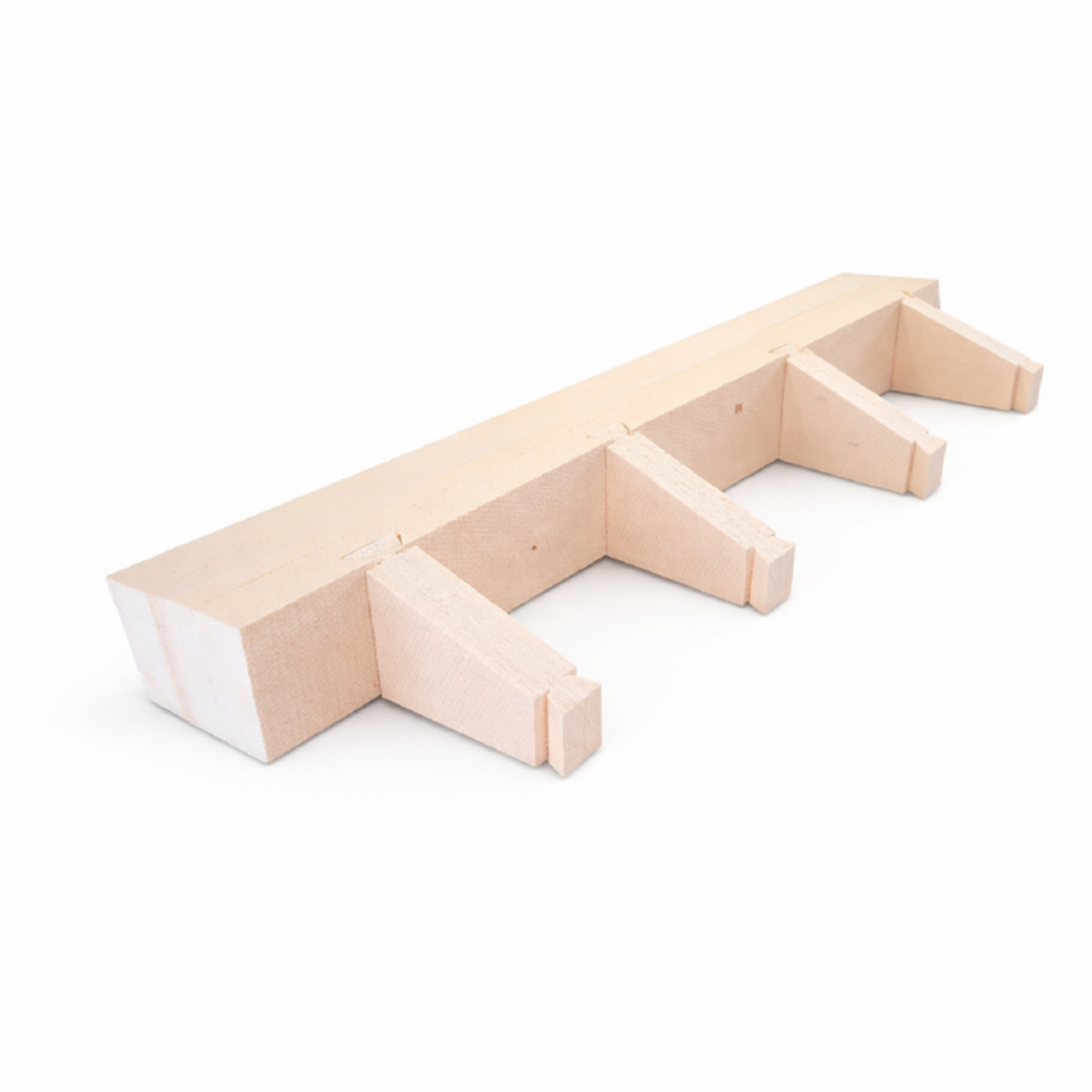

1. Lábazati oldalzsalu elem (lemezbetonhoz)

A Gelatherm oldalzsalu elem a lábazati kialakítás kiegészítő eleme, amely:

• bennmaradó zsaluzatként szolgál a lemezbeton külső oldalán,

• egyben hőhídmegszakító elemként működik a lemezbeton mentén,

• kiváltja a hagyományos zsaluzást és az utólagos lábazati hőszigetelést.

Az elem alkalmazásával a lemezbeton–lábazat csomópont egységesen hőhídmentes módon alakítható ki.

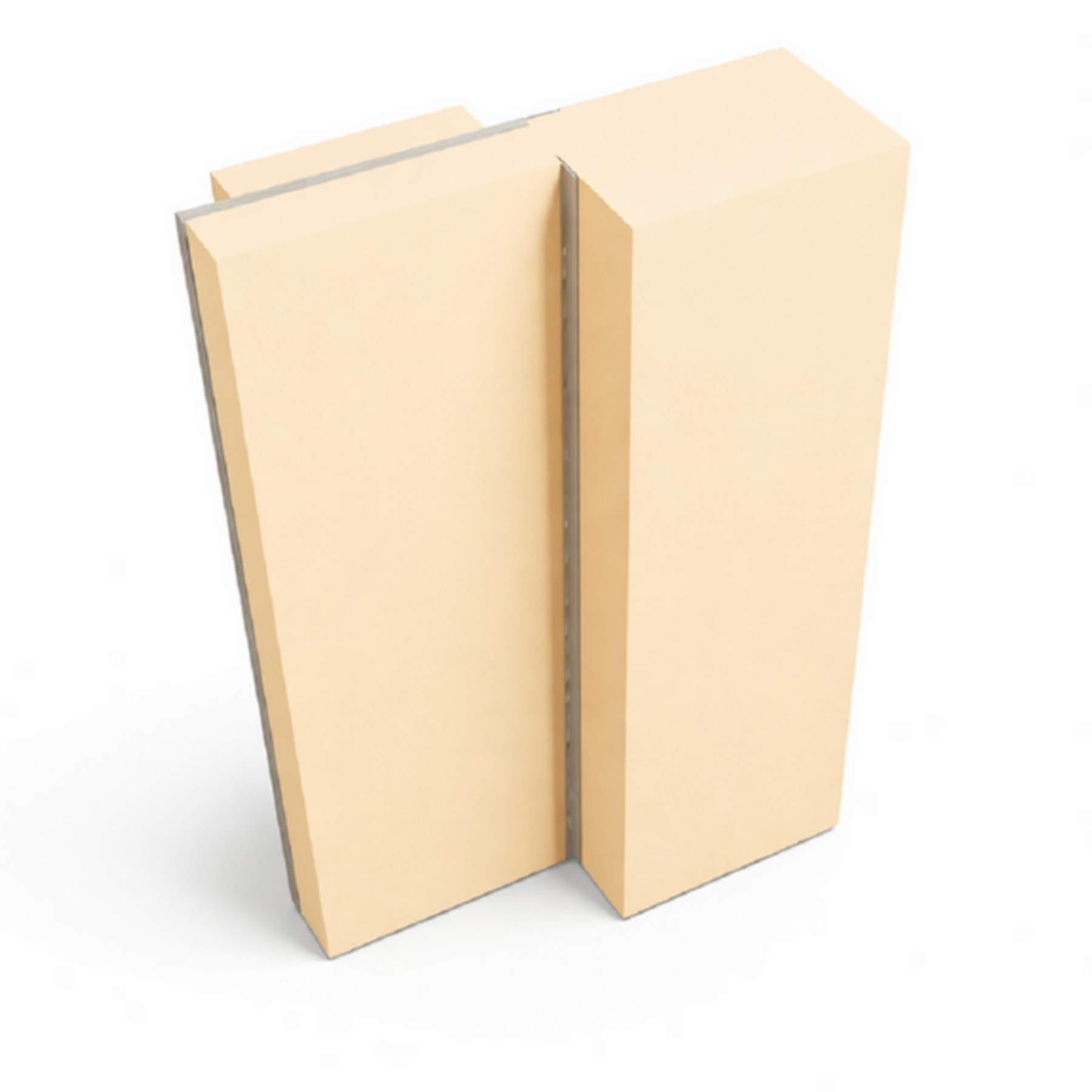

2. Homlokzati fal lezáró profil

Hőhídmentes lezáró elem a Gelatherm homlokzati falazathoz, integrált ablakcsatlakozó kialakítással.

Feladata:

• a falazati betonmag lezárása,

• a nyílászárók hőhídmentes oldalsó csatlakoztatása,

• a hőszigetelési sík folytonosságának biztosítása.

Az elem biztosítja, hogy a nyílászáró beépítési hézag teljes egészében hőszigetelt zónában helyezkedjen el.

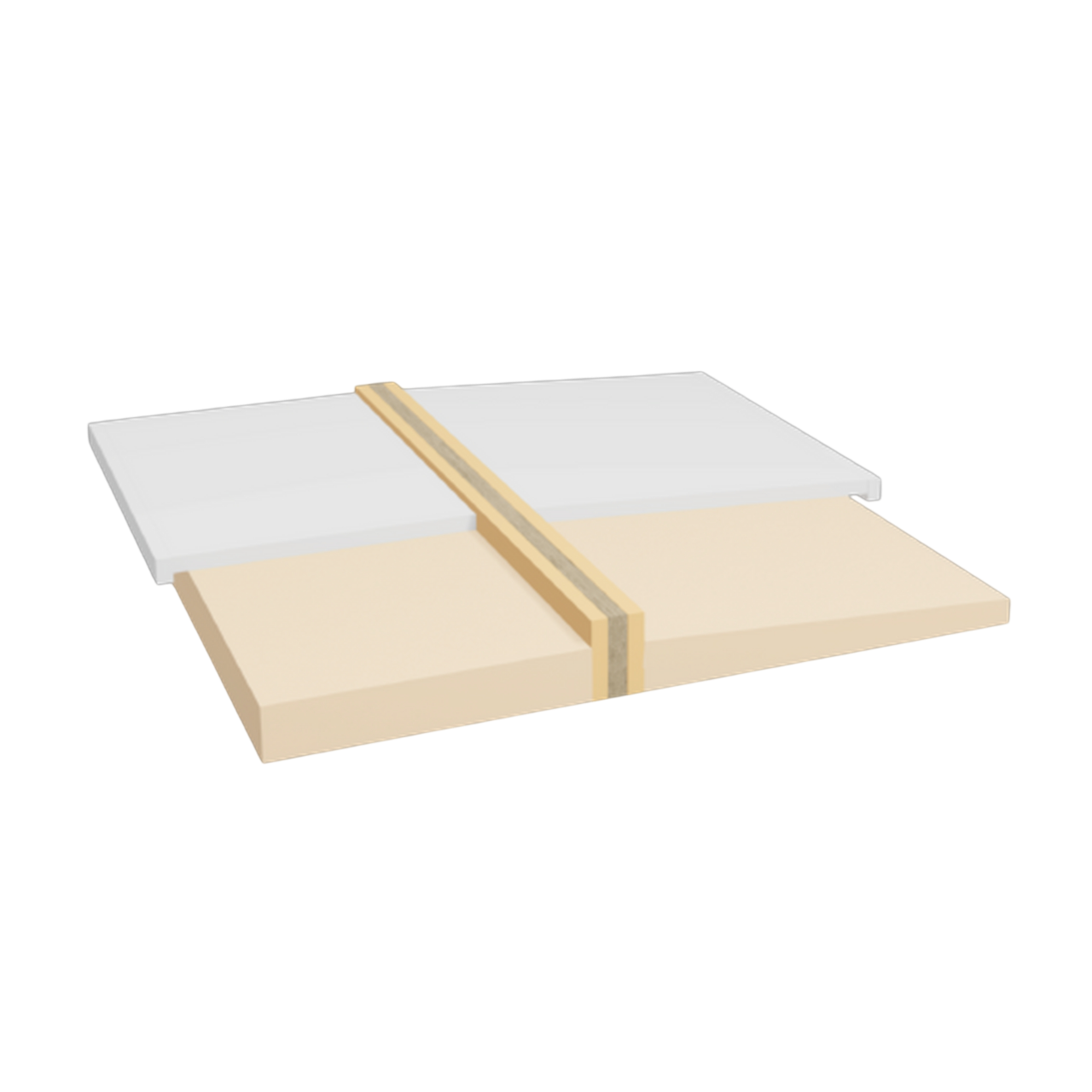

3. Parapett lezáró profil

Hőhídmentes parapett kialakítására szolgáló elem, integrált párkányfogadóval.

Feladata:

• a nyílás alatti betonmag hőtechnikai lezárása,

• a külső ablakpárkány stabil és hőhídmentes fogadása,

• a parapett–homlokzati fal csomópont hőhídmentes kialakítása.

Az elem alkalmazásával elkerülhető a hagyományos párkányfogadóknál gyakran kialakuló hőhíd.

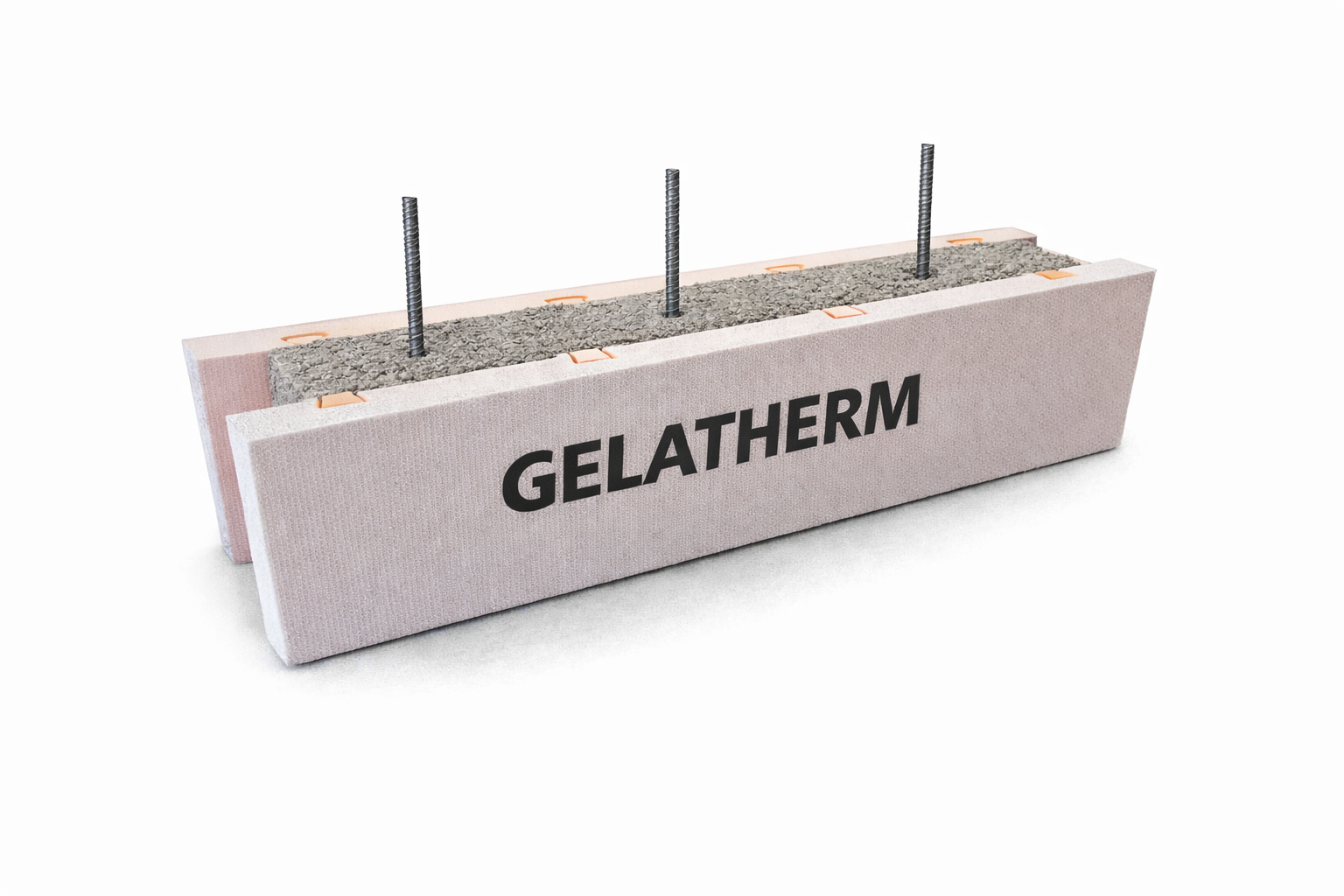

Vasszerelés – tervezői iránymutatás

A Gelatherm falazati rendszerben alkalmazott vasalás kialakítását minden esetben statikus mérnök határozza meg, a konkrét épület terhei, geometriai kialakítása és igénybevételei alapján.

Az alábbi vasszerelési kiosztás javasolt, általános iránymutatásként szolgál családi házas léptékű épületeknél, de nem helyettesíti a statikai méretezést.

Általános falmező vasszerelés (irányadó kiosztás)

Vízszintes vasalás:

• soronként

  • 2 db Ø6 mm betonvas, vagy

  • 1 db Ø8 mm betonvas

Függőleges vasalás:

• Ø10 mm betonvas,

• 25 cm-es kiosztással elhelyezve.

Sarokkötések megerősítése

A sarkoknál a fokozott igénybevétel miatt megerősített vasszerelés javasolt.

Javasolt kialakítás:

• 4 db függőleges Ø12 mm betonvas a sarokban,

• kiegészítve U alakú Ø8 mm betonvasakkal,
  mindkét irányban, a faltestek összedolgozásának biztosítására.

Ez a kialakítás javítja:

• a falmezők együttdolgozását,

• a repedésmentességet,

• a sarokcsomópont merevségét.

Nyílászárók káváinál alkalmazott megerősítés

A nyílászárók két oldalán kialakított kávák fokozott szerkezeti igénybevételnek vannak kitéve, ezért itt külön megerősítés javasolt.

Javasolt kialakítás:

• a nyílászáró két szélén

  • 2–2 db függőleges Ø12 mm betonvas elhelyezése.

Ez a megoldás:

• biztosítja a nyílás körüli faltest teherbírását,

• csökkenti a repedések kialakulásának kockázatát,

• stabil alátámasztást ad a nyílászáróknak.

Fontos tervezői megjegyzés

Az itt megadott vasalási kiosztások:

• irányadó jellegűek,

• családi házas, általános igénybevételre vonatkoznak,

• nem minősülnek statikai méretezésnek.

A végleges vasszerelési tervet minden esetben statikus mérnöknek kell meghatároznia és jóváhagynia.
